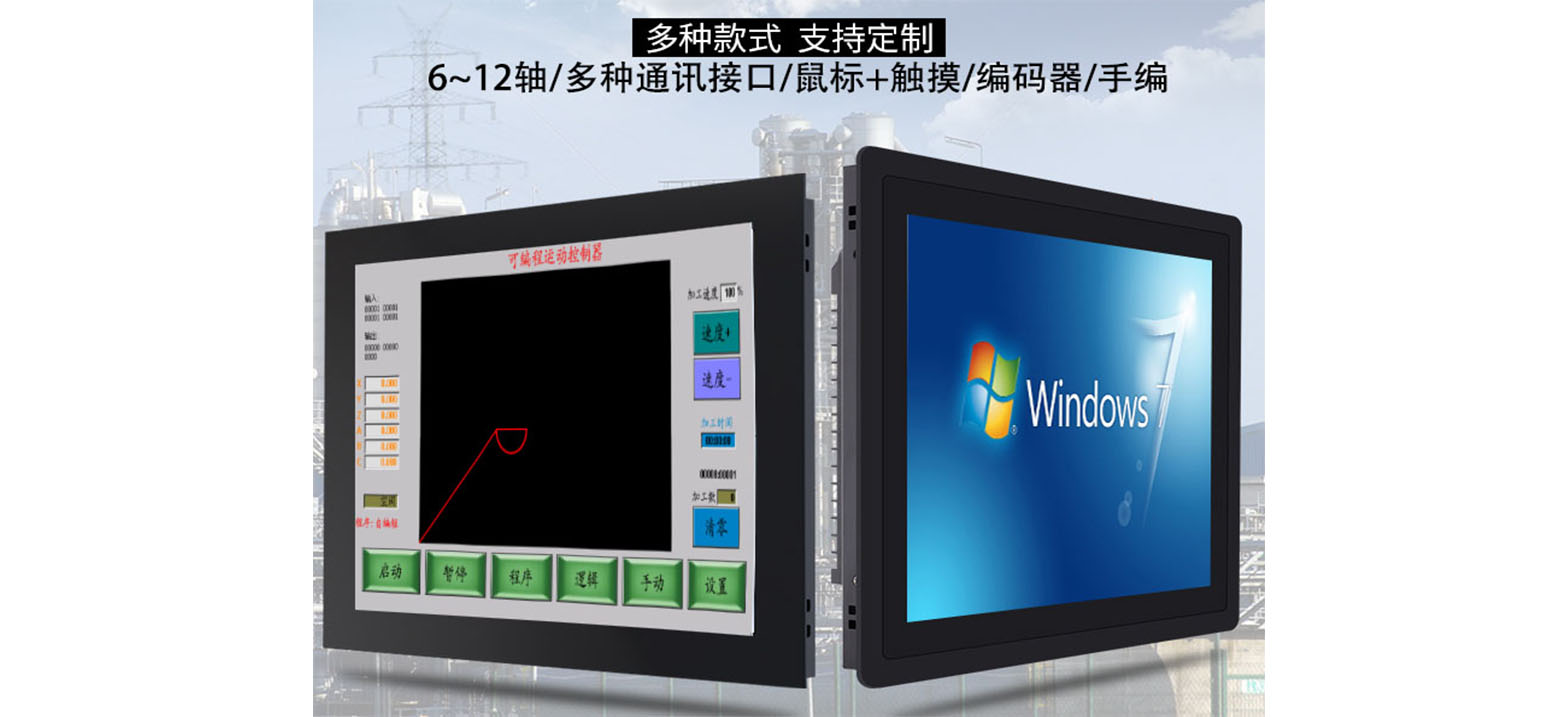

ATD120系列可编程数控系统是北京爱传科技有限公司自主研发的6~12轴数控机床运动控制系统,系统采用Intel处理器,全工业级设计,12~25英寸大屏幕触摸屏。
ATD120系列可编程数控系统已经广泛应用到数控机床/等离子切割/激光切割/机器人机械臂系统/自动生产线等行业。
硬件配置
主处理器 |
Intel N2840 |
2.85GHZ |
内存 |
2G DDR3 |
可升级到8G |
存储 |
32G SSD |
可升级 |

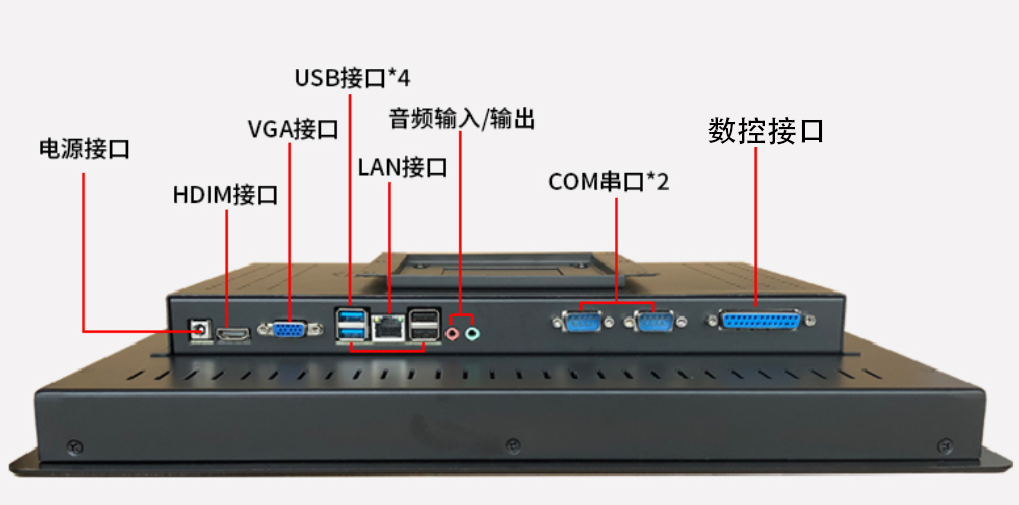

通讯 |
千兆网卡 |
可选WIFI |
|
2路COM口 |
可选485接口 |
音频 |
内置喇叭 |
|
USB |
USB2.0*2, USB3.0*2 |
|
显示 |
12~25英寸真彩液晶屏 |
|
|
VGA同步显示输出 |
|
触控 |
电阻触摸/电容触摸 |
可外接鼠标 |
|
|
|

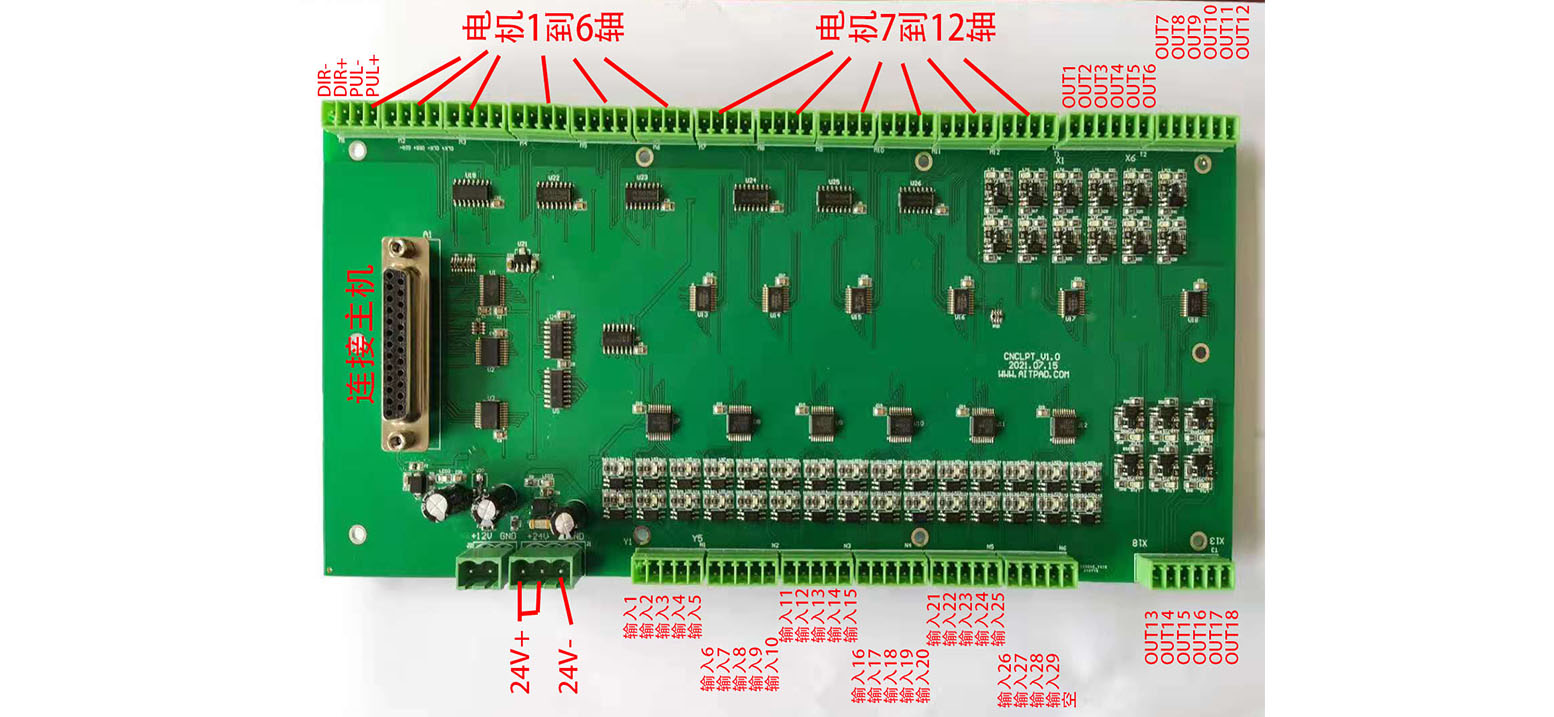

数控接口
电机控制接口 |
1~12路 |
差分信号,兼容单端信号 |
开关输出 |
18路 |
有源开关信号,驱动电流1A |
开关输入 |
29路 |
机械开关,NPN光电开关 |
供电 |
直流12/24V |
|
l 6~12轴步进电机/伺服电机控制,12轴联动

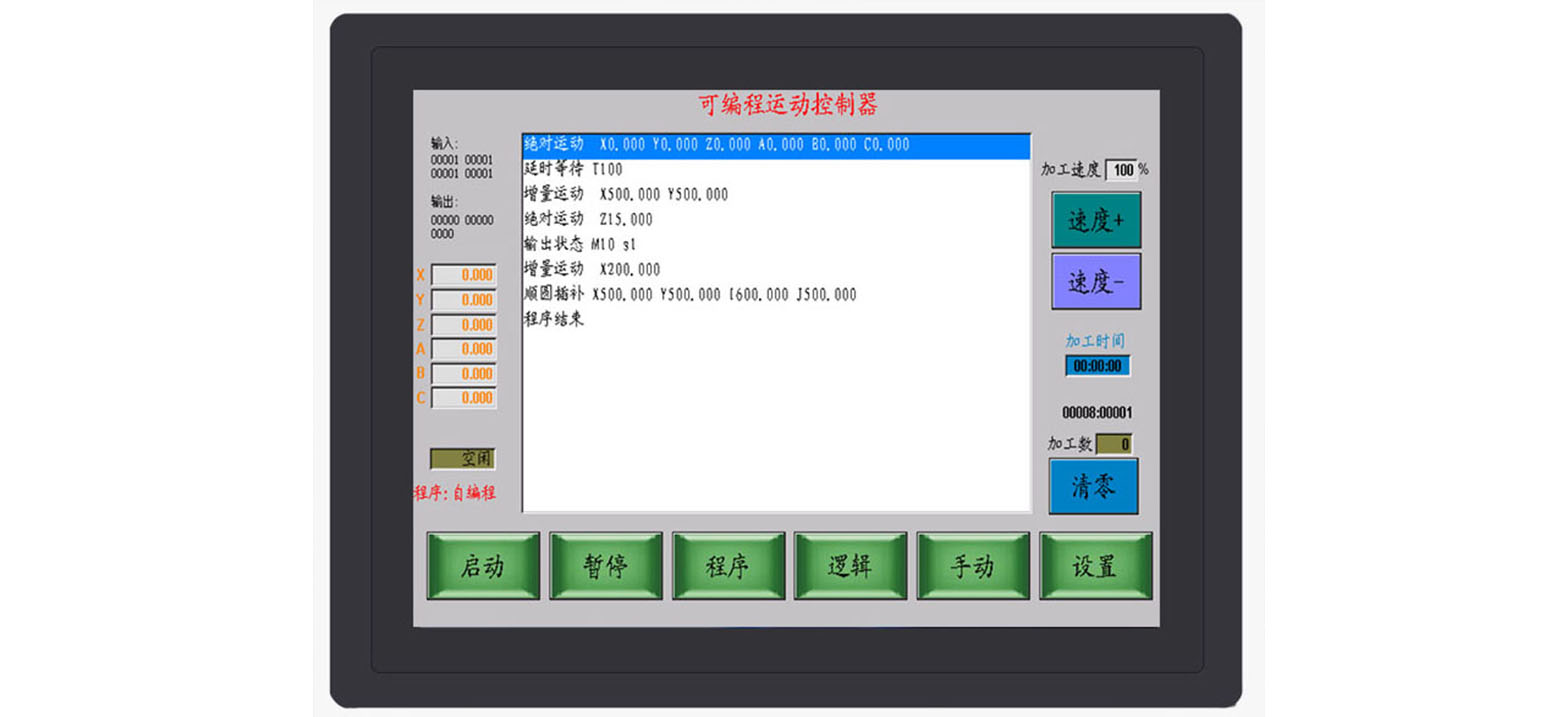

l 彩色大屏幕显示,可直接显示加工图形以及实时加工轨迹
l 全工业级设计,运行稳定
l 支持小线段优化处理,加工更流畅,加工时间更短
l 支持中文/英文/G代码编程及指令读取
l 自定义指令编程
数控指令表
序号 |
中文名称 |
英文名称 |
序号 |
中文名称 |
英文名称 |
1 |
程序结束 |
Prog End |
12 |
输出状态 |
Output |
2 |
绝对运动 |
Abs Move |
13 |
回机械零 |
MachZero |
3 |
增量运动 |
Inc Move |
14 |
子 程 序 |
SubRout |
4 |
顺圆插补 |
S_Arc |
15 |
设随动轴 |
Follow |
5 |
逆圆插补 |
N_Arc |
16 |
中断操作 |
Intermit |
6 |
延时等待 |
Delay |
17 |
计 数 器 |
Counter |
7 |
测位运动 |
Move To |
18 |
钻孔循环 |
Drill |
8 |
绝对跳转 |
Jump |
19 |
更换刀偏 |
Offset |
9 |
程序循环 |
Loop |
20 |
附加功能 |
Addition |
10 |
测位跳转 |
JumpBit |
21 |
特殊功能 |
Special |
11 |
坐标设置 |
SetCoord |
12 |
输出状态 |
Output |
8 |
绝对跳转 |
Jump |
13 |
回机械零 |
MachZero |

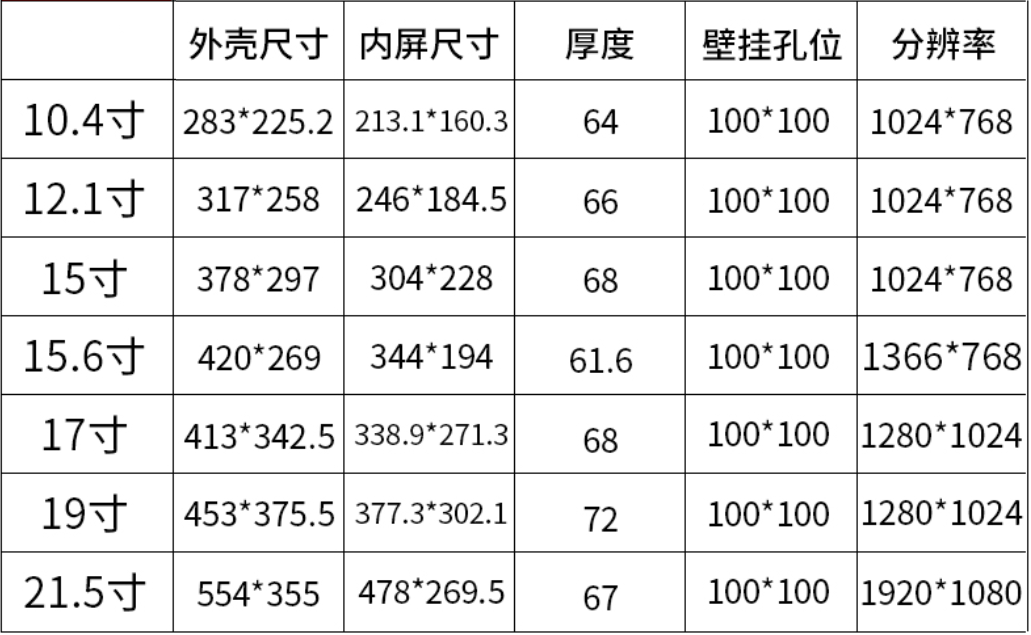

尺寸
