本控制系统使用于角钢/角铁自动加工(包括自动开料,自动冲孔)生产线的全自动控制.
l 8寸彩色触摸屏,界面美观,简洁;
l 触摸操作+按键操作,简单易用;
l 步进/伺服电机差分信号驱动,加工精度高(误差<0.5mm),机械设计简单;
l 加工速度快,速度最高可达20米/分钟;
l 自动开料,自动冲小孔/大孔,多种加工方式随意组合;
l 支持无尾料设计;
l 使用固态继电器,可靠性好,寿命长;
l 支持单口或双口电磁阀;
l 卡扣式安装;
l U盘升级程序,系统永久免费升级维护;
硬件/接线
输入:
l 急停按钮/电机零位/料检测/驱动器报警/倒角脚踏开关;
输出:
l 液压/回流/大孔/小孔/剪断/, 送料压紧/尾料压紧,倒角(V孔);
l 步进/伺服电机接口;
l 使用固态继电器,可靠性好,寿命长;
显示/按键:

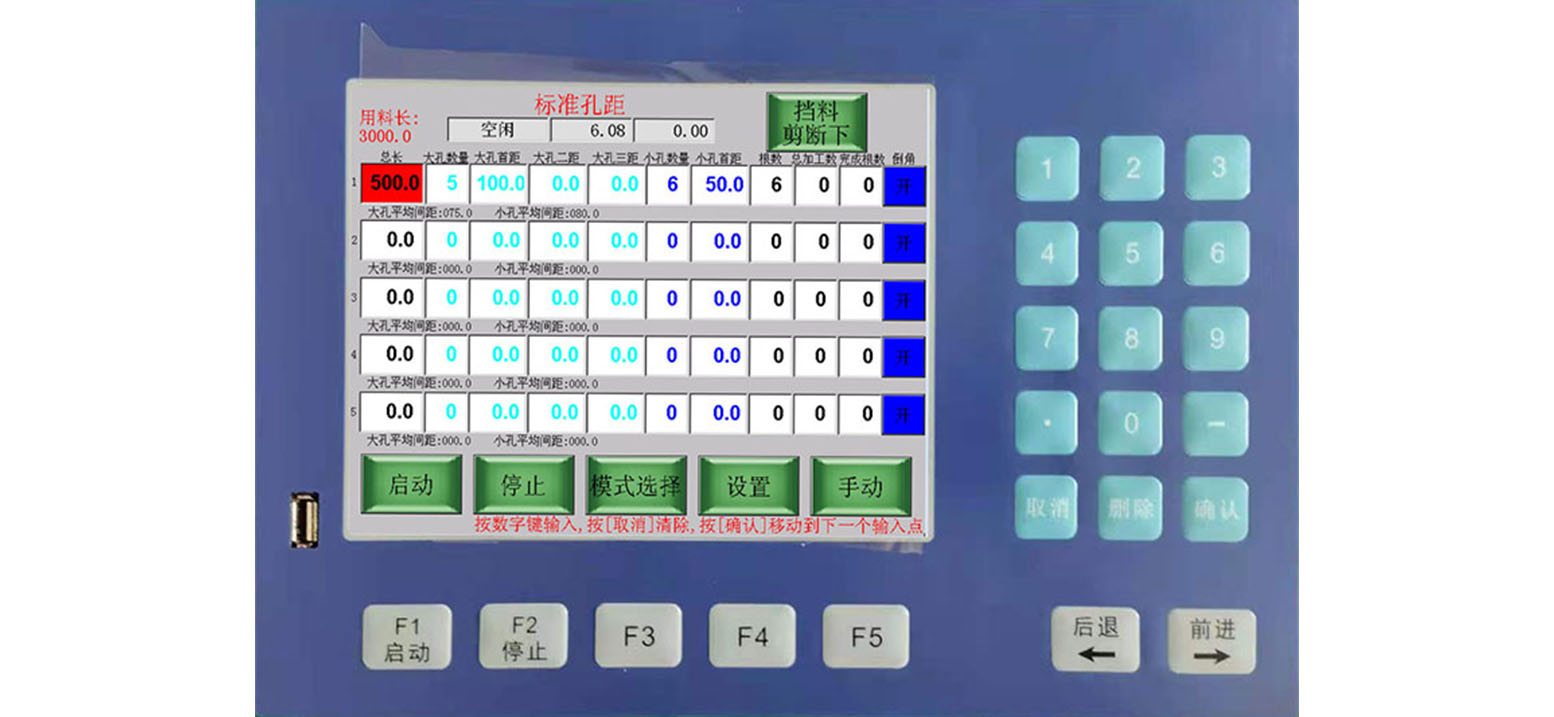

l 8寸真彩色液晶屏, 触摸+物理按键操作;
运行参数:
l 运行温度:-20°~ +70℃;
l 加工精度<=0.5mm
l 24V单电源供电,电流<1A(不包括电磁阀)
